Trapeziumdraad

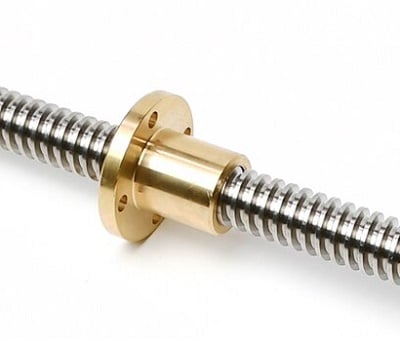

De vorm van de trapeziumdraad komt overeen met een gelijkbenig trapezium met een hoek van 15°. Dit resulteert in een flankhoek van 30°. Door zijn speciale vorm kan de trapeziumdraad zeer hoge axiale krachten en bewegingen goed overbrengen. Deze speciale schroefdraad wordt bijvoorbeeld gebruikt in schroefklemmen, bankschroeven, CNC-freesmachines, draaibanken en vorkheftrucks. De schroefdraad wordt aangeduid met de afkorting "Tr", de diameter en de schroefdraadsteek.
Hier is een voorbeeld: Tr 14 x 3 is een trapeziumdraad met een diameter van 14 mm en een schroefdraadafstand van 3 mm.
In de onderstaande tabel met trapeziumdraad vind je alle technische gegevens.
Trapeziumvormige draadtabel
|
Trapeziumvormige schroefdraadtabel
|
||
| Nominale draaddiameter |
Diameter Bout (mm) |
Diameter Kerngat moer (mm) |
| Tr 9 x 2 | 6,5 |
7,0 |
| Tr 10 x 2 | 7,5 |
8,0 |
| Tr 11 x 3 | 7,5 | 8,0 |
| Tr 12 x 3 | 8,5 | 9,0 |
| Tr 14 x 3 | 10,5 | 11,0 |
| Tr 16 x 4 | 11,5 | 12,0 |
| Tr 18 x 4 | 13,5 | 14,0 |
| Tr 20 x 4 | 15,5 | 16,0 |
| Tr 22 x 5 | 16,5 | 17,0 |
| Tr 24 x 5 | 27,5 | 19,0 |
| Tr 26 x 5 | 20,5 | 21,0 |
| Tr 28 x 5 | 22,5 | 23,0 |
| Tr 30 x 6 | 23,0 | 24,0 |
| Tr 32 x 6 | 25,0 | 26,0 |
| Tr 34 x 6 | 27,0 | 28,0 |
| Tr 36 x 6 | 29,0 | 30,0 |
| Tr 39 x 7 | 30,0 | 31,0 |
| Tr 40 x 7 | 32,0 | 33,0 |
| Tr 42 x 7 | 34,0 | 35,0 |
| Tr 44 x 7 | 36,0 | 37,0 |
| Tr 46 x 8 | 37,0 | 38,0 |
| Tr 48 x 8 | 39,0 | 40,0 |
| Tr 50 x 8 | 41,0 | 42,0 |
| Tr 52 x 8 | 43,0 | 44,0 |
| Tr 55 x 9 | 45,0 | 46,0 |
| Tr 60 x 9 | 50,0 | 51,0 |
| Tr 65 x 10 | 54,0 | 55,0 |
| Tr 70 x 10 | 59,0 | 60,0 |
| Tr 75 x 10 | 64,0 | 65,0 |
| Tr 80 x 10 | 69,0 | 70,0 |
| Tr 85 x 12 | 72,0 | 73,0 |
| Tr 90 x 12 | 77,0 | 78,0 |
| Tr 95 x 12 | 82,0 | 83,0 |
| Tr 100 x 12 | 87,0 | 88,0 |
| Tr 105 x 12 | 92,0 | 93,0 |
| Tr 110 x 12 | 97,0 | 98,0 |
| Tr 115 x 14 | 99,0 | 101,0 |
| Tr 120 x 14 | 104,0 | 106,0 |
| Tr 125 x 14 | 109,0 | 111,0 |
| Tr 130 x 14 | 114,0 | 116,0 |
| Tr 135 x 14 | 119,0 | 121,0 |
| Tr 140 x 14 | 124,0 | 126,0 |
| Tr 145 x 14 | 129,0 | 131,0 |
| Tr 150 x 16 | 132,0 | 134,0 |
* Alle gegevens zonder garantie.
